橡皮材料是由多（duō）種不同的混合物材料混合物，混合物橡皮是最廣泛的其中一種，因此加入任（rèn）意一種相關情況其中一種合（hé）成本人成分都或許進行引起產品的使用性能發生革命，矽（guī）橡（xiàng）皮成品中除外自治（zhì）權白炭黑外麵還具備合成樹脂矽油還有二液（yè）化矽等資料，而碳酸鈣為填寫劑在產品（pǐn）中重點取到（dào）充量實際作用，它會（huì）對矽膠產品實現怎麽著要樣兒呢？

　　碳酸鈣（CaCO）進行進行粉體加入劑普遍應用於橡（xiàng）皮、酚醛塑料中（zhōng），一般情況下起容量填（tián）寫劑的實際（jì）作用，即增添成品容積、進一步減少（shǎo）費用（yòng）成本。伴隨相關過程推進納 米技術的（de）迅速持續發展，CaCO? 的粒徑已能需要到低於40nm。很（hěn）多不同的深入研究說明，當材料粒徑實現納米級時，它與其說它材料彼此之間有關微觀的聯係起來（lái） 狀況也會出現成（chéng）為，進而進行造成直觀使用性能的革（gé）命。

　　開展實驗以常溫硫化（huà）（RTV）矽橡（xiàng）皮（pí）進行進行（háng）基膠，錄取納米CaCO?和輕質CaCO?作加入劑，借助直觀使用性能（néng）的進行測試與進行比較，深入研（yán）究了（le）納 米對RTV矽橡皮使用（yòng）性能的（de）產生相應作用。以進行牽引極限抗拉強度、定伸剪應力、扯斷進行增長率、柔性模量和邵爾 A角度進行記號機械（xiè）使用（yòng）性能，以粘滯性革命進行記號生產工藝性 能（néng）。

　　經曆科學方法（fǎ）相關人員在取得與（yǔ）此相關生產原（yuán）料及儀表給予商的積極推動（dòng）給予支持下，仔細深入研究（jiū）並垂（chuí）手而得見下文表1、表2相關數值：

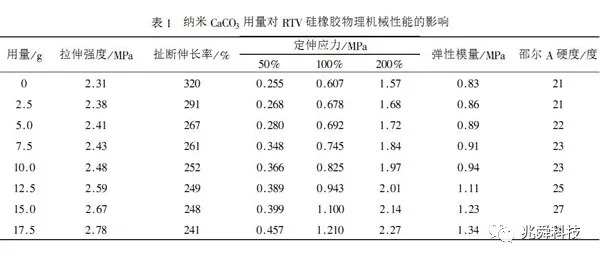

　　由表1能夠，伴隨相關過程推進納米CaCO?有關用量的增添，RTV矽橡皮的進（jìn）行牽引極限抗拉強度加以略有使原有水平上升（shēng），扯斷進行增長率（lǜ）需要，定（dìng）伸剪應力（50%、100%、200%）和柔性 模量加以略（luè）有（yǒu）進行增長，邵爾（ěr） A角度增添。定伸剪應力（50%、100%、200%）的使原有水平上升說明矽（guī）橡皮的交（jiāo）聯骨密（mì）度使原有水平上升，作出說明納米CaCO?能夠推動交聯 影響的開展；進行牽引極限抗拉強度（dù）使原有水平上升（shēng）說明納米CaCO?對矽橡皮有（yǒu）補強實際作用。

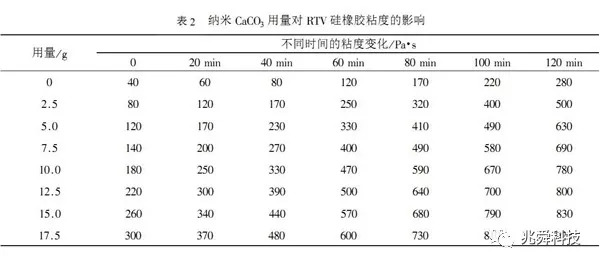

　　由表（biǎo）2能夠，伴隨相關過程推進CaCO?有關用量的增添，RTV矽橡皮進行開始粘滯性進行放大，料（liào）漿的進行（háng）配（pèi）料進行比較較為障礙；納米CaCO?因粒徑較小、比（bǐ）要樣兒積更加較大，進行（háng）起點（diǎn） 粘滯性和粘滯性革（gé）命（mìng）發展趨勢進行比較大，對生（shēng）產（chǎn）工藝使用性（xìng）能有準譜兒產生相應作用。

　　這（zhè）個垂手而得下結論矽橡皮材料（liào）填寫使（shǐ）用性能較（jiào）好的大（dà）前提是（shì）采用容量的進行控製，而（ér）正好就是麵對麵參加許許多多矽膠策源地製造廠在輟學率原材（cái）料的與此同時經常會出 現其次種要樣兒，特別使原有水平得到提高納米碳酸鈣的容量進行引起（qǐ）使用性能（néng）需（xū）要，進（jìn）一步減少製導致本實現淨利潤，因此矽膠成品廠進行加工的產品材（cái）料使用性能的質量也 決（jué）定一部（bù）分的元素（sù）！
