都說矽膠成品的采用實（shí）際效果與進行牽引柔韌都進行（háng）比較好，不過如並（bìng）未準譜兒的協同（tóng）配合反應機理與（yǔ）推動劑這樣（yàng）的話產品的采用實際效果也不一定能（néng）實現你所設（shè）想的這樣好，因此許許多多的矽膠生活費品，矽膠密封件都都有必（bì）要準譜兒的進行（háng）顧贍用劑管理實現實際效（xiào）果（guǒ），矽膠產品（pǐn）的協同配合劑重點包含補強劑、硫化劑和其中一部分內（nèi）容較為額外的助劑,通常隻需有5～6個有關組（zǔ）分相對即（jí）可構成需要配（pèi）方法。配方法設計（jì）應這（zhè）陣（zhèn）兒關於幾點:

1、矽橡皮為較為飽滿度高的生膠，一般情況下無法用硫黃硫化，使用考古過液化物作硫化劑,因為這個原因膠料中不可包括能與過液（yè）化（huà）物拆分結果出現實際作用的積（jī）極性資料(如槽法炭黑、其中一部分內容考古推動劑和防老劑等),不然會產生相應作（zuò）用硫化。

2、矽橡皮成品通常在恒（héng）溫下采用，其協同配合劑（jì）應在恒溫下繼續維持保持穩定，一（yī）般情況下錄取考古液化物進行進行補強（qiáng）劑。

3、矽橡皮在少量酸（suān）或堿等化學化學試劑的（de）實際作用下易進行造成矽氧烷鍵的（de）裂化和持續重排,進行（háng）引（yǐn）起矽橡皮耐寒性的（de）進一步減少（shǎo）。因為這個原因在錄（lù）取協同配合劑時一定要全麵考慮其酸酸性（xìng）及過液化物拆分結果的堿性，免得產生相應作用硫化膠的使用（yòng）性能。

生膠的挑選

針對（duì）采用熱度具（jù）體要求通常(-70～250℃)的（de）矽（guī）橡（xiàng）皮成品，都可使用聚氯乙烯基矽（guī）橡皮;當對成品的采用熱度具體（tǐ）要求較高(-90～300℃)時（shí）,可使用（yòng）低苯基矽橡皮;當產品具體要求耐不足溫又需耐燃料或驅蟲劑時，則應該使用氟矽膠成品。

硫（liú）化劑和硫化（huà）反應（yīng）機理

1、硫化劑

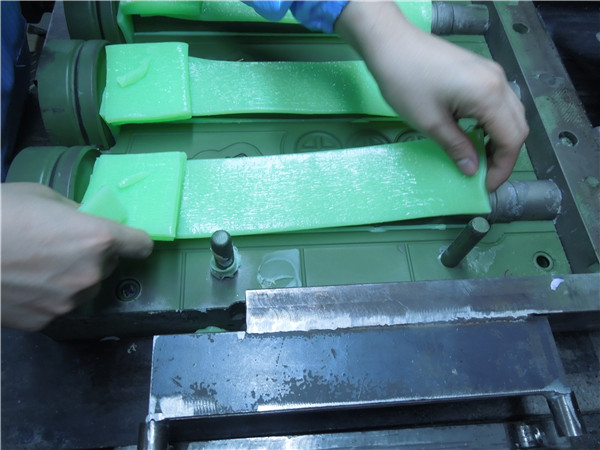

可用於熱硫化矽橡皮的硫化劑重點（diǎn）包含考古過液化物、脂膏族偶氮合成物、考古合成物和動能陰極射線等，在（zài）這當中最合同的是考古過液化物。這是其（qí）主要原因在於考古過液化物通常在常溫下進行比較（jiào）保持穩定，但在較高的硫化熱度下能較為飛速拆分形成（chéng）較為解放基，進而使矽橡皮形成交聯。

上述（shù）這些過液化物按其積極性不足能夠進行（háng）劃成關於兩類:三類是參加型，積（jī）極性較高，對多種矽橡皮均能起硫成為用;另三類是聚氯乙烯基特地型，因其積極性較低，僅可以對含聚氯乙烯基的矽橡皮起硫成為用。

2、硫化反應（yīng）機理

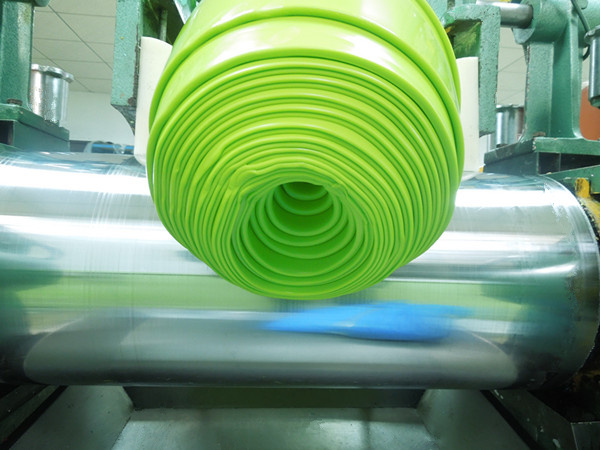

矽橡皮以過液化（huà）物硫化（huà）時，過液化物對（duì）矽橡皮的交聯是在關於兩個現代化的甲基或聚氯乙烯基彼此之間借助較為解放基影響開展的。

矽橡皮除（chú）合同以上過液化物硫化外，還能夠使用（yòng）動能陰極射線開展輻照硫化。輻照硫化也是按較為解放基反應機理開展的，當生膠正當中聚氯乙烯基摩爾分線較高(0.01)或與其說它橡皮參加時（shí），也能夠用硫黃硫化，但使用性能極差。

3、補強劑及與此相關的反應機（jī）理

一經補強（qiáng）的矽（guī）橡皮硫化膠強相互作用很低，左不過0.3MPa身邊人,並（bìng）未真實情況采用實際價（jià）值（zhí）。主動加（jiā）入較為順序的補強劑（jì）可使矽橡皮硫化膠的極限抗拉強度實現3.9～9.8MPa,這對使原有水平上升矽橡皮的使用性能，延伸成品的采用壽數是格外地十分（fèn）重要的（de）。矽橡皮補強填寫劑的挑選要全麵（miàn）考慮到矽橡皮的恒溫采用及用過液化物（wù）硫化(尤其是用有酸酸性的（de）資料)對矽橡皮的著名產生相應作用。

矽橡皮成（chéng）品用（yòng）的補強填寫劑（jì）按其補強（qiáng）實際效果的有所區別可進行劃成補強（qiáng）性填（tián）寫劑和弱補強性填寫劑，前端的粒徑為10～50nm,比要樣兒積為70～400m2?g-1,補強實際效果較好;後人粒徑為300～1000nm,比要樣兒積在30m2?g-1這陣兒,補（bǔ）強實際效果（guǒ）更（gèng）加較差。

矽（guī）橡（xiàng）皮的補強填（tián）寫劑重（chóng）點是指混合物二液化矽（guī）,別（bié）稱白炭黑。白炭黑可（kě）進行劃（huá）成氣相法白炭黑（hēi）和進行（háng）澄清法白炭黑。氣相法白炭黑為矽橡皮最合同（tóng）的補強劑某個，由它補強（qiáng）的膠料其硫化膠的機械極限抗拉強度高（gāo）、電使用性能好，並可與（yǔ）其說它補強劑或弱補強劑參加,準備有所區別采用具體要求的膠料。

與用氣相法白炭黑補強的矽橡皮膠料比較起來（lái）,用進行澄清法白炭黑（hēi）補強的膠料機械極限抗拉強度稍低，介電使用性能(尤其是受難（nán）後的介電使用（yòng）性能)更加較差,但耐寒衰（shuāi）老使用性能較好，混煉膠的費用成本（běn）低。對矽膠成品的機械極限抗拉強（qiáng）度具體要求不高時，可（kě）僅僅采用進行澄清法（fǎ）白炭黑或與氣相（xiàng）法白炭黑（hēi）參加。

4、助劑

(1)整體結構進行控製（zhì）劑

使用氣相（xiàng）法白炭黑補強的矽橡（xiàng）皮膠料包（bāo）括完（wán）整過程中會變硬,塑性變形值需要，慢慢開（kāi）始作為進行加工生產工藝使用性能，這一（yī）類（lèi）型的情（qíng）況要樣兒稱為“整體結構化”效果。為避免和削（xuē）弱這一類（lèi）型的情況“整體結構化（huà）”進行目標而主動（dòng）加入的協同配合劑進行稱號（hào）“整體結構進行控製劑”。整體結構進行控製劑一般情況（kuàng）下為包括羥基或硼亞原子的低積極（jí）分子考古石化（huà）作用合物，合同的有二苯（běn）基矽二醇、甲基苯基二乙氧（yǎng）基矽烷（wán）、四甲基亞乙基二（èr）氧二甲基矽烷（wán）、低積極分子羥基矽油及矽氮烷等。

(2)耐寒（hán）加入劑

主動加入其中一部分內容非（fēi）金屬液化物或（huò）其鹽還有其中一部分內（nèi）容因素的考古合成物,可伯母使原有狀況變得更好矽橡皮的熱大氣衰老（lǎo）使用（yòng）性能，在這當中最合同的為三液化二鐵，通（tōng）常有關用量為3～5份;其他如錳、鋅、鎳和銅等非金屬液化物也有比較類（lèi）似的實際效果。主動加入少部分(缺乏1份)的（de）噴霧炭（tàn）黑也能加以起到使原有水平上升耐寒（hán）性（xìng）的實際作用。一般情況下在250～300℃的熱度適用範圍內開展熱大氣衰老,管理結果表明出上述這（zhè）些加入劑的實際作用。

(3)上色劑（jì）

矽（guī）橡皮（pí）合同上色劑如下:液化鐵(三液化（huà）二鐵)赤巴巴、鎘鋇黃(二液化（huà）鎘（gé）)色情、鉻（gè）綠(三液化（huà）二鉻)綠色環保、炭黑灰黑色、鈦白(二液化鈦)白、群青暗藍色。
