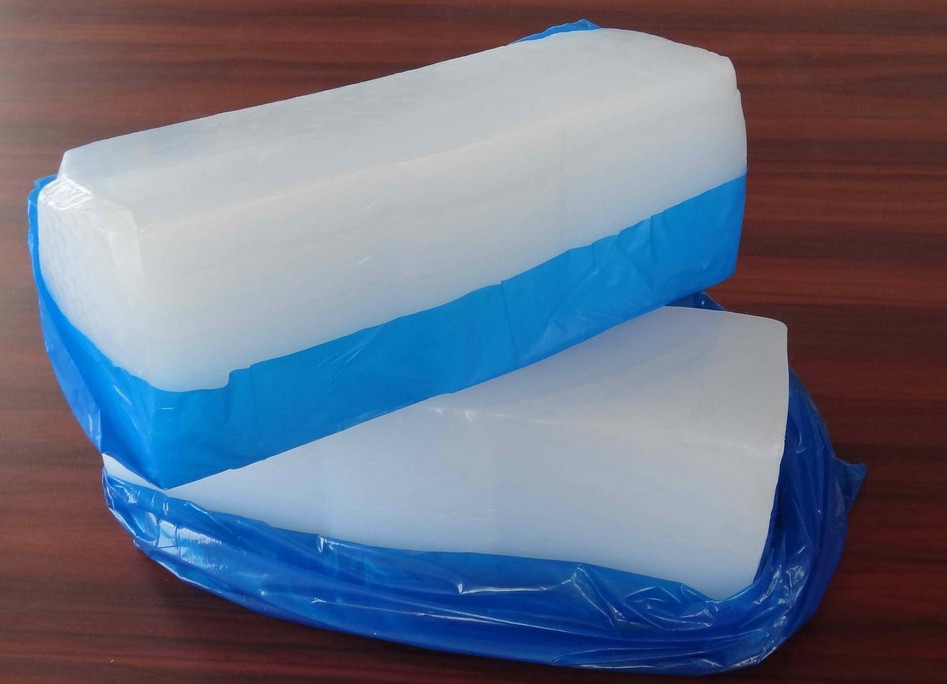

恒溫硫化矽橡（xiàng）皮是有關高分子量（積極分子量通常為40～80萬（wàn））的聚考古矽氧（yǎng）烷（即生膠）主動加（jiā）入補強填料和（hé）其他多（duō）種（zhǒng）加入劑，使（shǐ）用考（kǎo）古過液化物為（wéi）硫化 劑，經（jīng）實行有關成型（壓塑、鎮壓、研（yán）製）或打針有關成型，並在恒溫下交鏈成橡膠。這一類型的情（qíng）況橡皮通常進行縮寫為矽橡皮。

恒溫硫化矽橡皮（pí）的硫化通常（cháng）進（jìn）行劃成關於兩個當前階（jiē）段開展，老大分（fèn）當前階段是將矽（guī）生膠（jiāo）、補強劑、加入劑、硫化劑和整體結構進行控製劑開展混煉，接下來將混煉料在（zài）金 屬胎具中實行受到有關成型和硫化，其壓強為50千克/cm2身邊人，熱度為120～130℃，時段（duàn）為10～30毫秒，其次當前階段（duàn）是將矽橡膠從胎（tāi）具中（zhōng）掏出後，放 入烤爐內，於200～250℃下烘數鍾頭至24鍾頭。使橡膠進一個步（bù）驟硫化，與此同時使考古過液化物拆分作為。

矽橡（xiàng）皮的補強填料是多種種類的白炭黑，它可使硫化膠的（de）極限抗拉強度增（zēng）添關於十倍。主動加入多種加入劑重點是（shì）進一步減少膠（jiāo）的費用成（chéng）本、使原有狀況變得更好膠料使（shǐ）用性能還有給予硫（liú）化膠 多種較為額外使用性（xìng）能如阻燃、導熱等（děng）。交（jiāo）鏈劑是多種（zhǒng）考古過液化物，如過液化苯甲酰，2,4-二氯過液（yè）化苯甲酰,二枯基過液化物,2,5-二特丁基過氧己 烷等.整體結構進行控製（zhì）劑（jì）是（shì）為的是防止（zhǐ）混煉膠料進行置放時段有關過（guò）長、形成“整體結構化”使膠料變硬變硬，難（nán）以（yǐ）啟齒進行加工進行矯正而主動（dòng）加入的，可使用甲基羥（qiǎng）基矽油或二苯基 二羥基奪烷進行進行整體結構進行控（kòng）製（zhì）劑。

矽橡皮主鏈上的側基（jī）能夠（gòu）是甲基、乙基、聚氯乙烯基、苯（běn）基、三氟丙基等。最合同的是甲基，也可進行進用其他激進以使原有狀況變得更好進（jìn）行加工使用性能和其他使用性能。因為這（zhè）個原因 ，依據側基激進和膠料配方法的有所區別，能夠獲得多種有所區別用處的矽橡皮，通常可進行（háng）劃成見下文（wén）數（shù）念（niàn）種類：參加型（含甲基和聚氯乙（yǐ）烯基）、恒溫和超低溫型 （含苯基、甲基和聚氯乙烯基（jī））、低氣壓縮永遠蛻變（含甲基和聚氯乙烯基）、低減少（去（qù）作為份）和耐驅（qū）蟲劑（氟矽橡皮）等。見下文進行介紹數念十分重要種類的 矽橡皮。

一、甲基矽橡皮

二甲基矽橡皮是積極投入商業領域化生（shēng）產首先的其中一種矽橡皮，可在-60～200℃適用範圍內繼續維持較好（hǎo）的柔性，耐衰老使用性（xìng）能好，有容易的電絕緣體使用性能（néng）還有防潮、 防震和生理（lǐ）學惰性等特點。

二甲基矽橡皮重點用於強物塗覆，也可釀（niàng）成多種抽出及研製成品可用於有關機電、航空運輸、機動車輛及治療等業務領域。但因為二（èr）甲（jiǎ）基矽橡皮硫化積極性低，可用於 製造（zào）厚成品時（shí），硫化較為障礙，內（nèi）層易（yì）進（jìn）行起皰且恒溫（wēn）縮減永遠蛻變大，故當前已被甲（jiǎ）基聚氯乙烯基矽（guī）橡皮所代替。

二、甲基聚氯乙烯基矽橡皮

因為矽橡皮（pí）大積極分子整（zhěng）體結構中進行（háng）進用少部分（fèn）聚氯乙烯基可伯母（mǔ）使原有狀況變得更好（hǎo）矽橡皮（pí）的硫化進行加工使用性能，因為這個原因在當前投入實際使用的矽橡皮中，大半包括聚氯（lǜ）乙烯基。甲基聚氯乙烯基矽橡 膠是最（zuì）參加的其中一（yī）種矽橡皮，當前在（zài）中國大陸外矽橡皮的生（shēng）產中占中心所處位置。因為它在側（cè）鏈上進行進（jìn）用部份不較為飽滿的（de）聚氯乙烯基，使它（tā）的進行加工使用性（xìng）能和物理學機械 使（shǐ）用性能均（jun1）優惠（huì）二個基矽橡皮。它除具備二甲基矽橡皮通常特點外, 還具備（bèi）較寬的采用熱度適（shì）用範圍，可在一60～260℃適用範圍內繼續維持較好柔性，它比二甲 基矽橡皮比較容易硫化（huà），具備較小的縮減永遠蛻變，較好的耐驅蟲劑的上漲性和耐超高壓水蒸氣的保持（chí）穩（wěn）定性還有好意（yì）思的耐寒性等，並且又其主要原因在於使用積極性較低 的過液化物開展（zhǎn）硫化，進而進一步（bù）降低了硫化時形成卵泡及橡（xiàng）皮保持穩定性差的缺陷。故通常用甲基（jī）聚氯乙（yǐ）烯基（jī）矽橡皮可持續製做厚薄更加較大的成品。甲基聚氯乙烯（xī）基矽 橡皮是矽橡皮中投入實際使用最大範圍的栽培（péi）品種，近（jìn）些年持（chí）續進行表現的多種高使用性能和較（jiào）為（wéi）額外（wài）用處（chù）的矽橡皮產品，大都職是（shì）之故聚氯乙烯基矽橡皮為現有基礎膠，比如高極限抗拉強度矽橡皮 、低氣壓縮永遠蛻變（biàn）矽橡皮、不需後硫化矽橡皮、耐（nài）寒導（dǎo）熱矽橡皮和醫用矽膠等。

甲基聚氯乙烯基（jī）矽橡皮在航空運輸工（gōng）業領域上，大範圍作為洗衣機、密封材料到持續易碎、防震構件的維護層；在電動工業領域中可作價電子部件（jiàn）等高（gāo）等絕緣體材料，耐恒溫 電位（wèi）器的物（wù）態密封（fēng）圈，非法（fǎ）中長途通訊裝備的密封圈；在醫學研究上，因為甲基聚氯乙烯基矽橡皮（pí）對人身的（de）生（shēng）理學影響小（xiǎo）、有毒，故作為外科學整（zhěng）形、人工心 髒電子管、血脈等（děng）。

三、甲基苯基聚氯（lǜ）乙烯基矽橡皮

甲基苯（běn）基聚氯乙烯基矽橡皮是在甲（jiǎ）基聚氯（lǜ）乙烯基矽橡皮的積極分子鏈中進行進用甲基苯基矽氧鏈節或二苯基矽氧鏈節而得的產品。

甲基苯基聚氯乙烯基矽橡皮是宇航（háng）工業領域、頂呱呱技術和百姓（xìng）經濟領域其他單位的（de）十分重要材料某個，可供持續製做多種壓塑矽膠成品和抽出矽膠成品作為（wéi）航（háng）空（kōng）運輸工業領域的耐寒橡皮和可用（yòng）於耐燒蝕（shí）、耐寒衰老或耐輻照位置的密封圈、墊、管材和棒材等。

四、氟矽橡皮

氟矽橡皮是指（zhǐ）γ-三氟丙基甲基聚矽（guī）氧（yǎng）烷。氟矽橡皮具備好意思的（de）耐化學資（zī）料、耐驅蟲（chóng）劑（jì）和耐進行滑溜油使用性能（néng）,關於此種矽橡皮在（zài）非極性（xìng）驅蟲（chóng）劑正當中上漲率小（xiǎo）,  耐寒（hán）性及熱（rè）保持穩定性好，抗鬧事性同意，故在飛行器、運載火箭、飛彈、宇宙空間飛翔、原油化學工業頂用作與核燃料（liào）油和進行滑溜油進行聯係（xì）膠管、華司、密封圈、核燃料 箱村裏等，也能夠使用（yòng）於（yú）製造耐（nài）破壞的衣裳、拳套還有油漆、貼補劑等。

五、腈矽矽橡皮（pí）

腈矽橡皮的重點長處是（shì）耐油和耐浴劑的使用性能（néng）容易，可在-60～180℃的適用範圍內繼續維持柔性，因為這個原（yuán）因，可作出耐油橡皮成品可（kě）用於航（háng）空運輸工業領域、機動車輛（liàng）工業領域（yù）和 原油工業（yè）領域上；也可進行進行高使用（yòng）性能飛翔器的（de）環境密封劑及油箱密封劑，在-54℃至200℃上（shàng）述能堅（jiān）持密封（fēng）。腈矽橡（xiàng）皮能夠使（shǐ）用普通設備開展進行加工。

六（liù）、苯撐矽橡皮

苯撐（chēng）矽橡皮的重點主要特點（diǎn）是具備好意思的耐輻（fú）照使用性能（néng），其耐輻照使用性能為參加（jiā）的甲基聚氯乙烯基矽橡（xiàng）皮的10～15倍，為高苯基矽橡皮的5～10倍，因（yīn）為這個原（yuán）因，可 可用於宇航工業領域、亞原子能工業（yè）領域和核影響堆等進行（háng）進行耐動能輻照（zhào）的裸線、護套、洗衣機還有熱減少管等。

七、乙基矽橡皮

在聚矽氧烷側鏈上進（jìn）行進用乙基製（zhì）得的二乙基矽橡皮，其獨立的使用性能是耐寒性尤其好，耐寒性優惠（huì）二甲基矽橡皮和通常（cháng）的甲基聚氯乙烯基矽橡（xiàng）皮。乙基 容量（liàng）越高，耐寒性越好。但乙基的（de）影響積極性比甲基大，因為這個原（yuán）因，隨乙基容量越大，耐寒性隨著需要。進行（háng）進行超（chāo）低溫采用的乙基矽橡皮，以在發（fā）展物中 包括二（èr）乙基矽氧鏈節為8克積極分子％為宜。乙基（jī）矽橡皮的采用熱度通常為-70--200℃。

八、矽（guī）氮（dàn）橡皮（pí）

矽氮橡皮的重點長處（chù）是具備卓越的熱保持穩定性, 在430～480℃不拆分，有的甚至還會本領500℃上述的恒溫。矽（guī）氮（dàn）橡皮（pí）的獨（dú）立缺（quē）陷是電離保持穩定性差（chà），曾 一通兒被（bèi）覺得並未持續發（fā）展未來。之後察覺到主鏈中進行進用環二矽氮烷的（de）發展（zhǎn）物具備很好的熱保（bǎo）持穩定（dìng）性（xìng）。用矽芳撐改性（xìng）的（de）含環二矽氮烷的柔性體，在大氣（qì）中 受（shòu）到（dào）到425℃加（jiā）以不失重，570℃時零重力僅為（wéi）10％，且具備較好的電離（lí）保（bǎo）持穩定性。
